| 产品参数 | |
|---|---|
| 产品价格 | 50000/台 |
| 发货期限 | 面谈 |
| 供货总量 | 100 |
| 运费说明 | 面谈 |
| 小起订 | 1 |
| 是否厂家 | 是 |
| 产品材质 | 钢板 |
| 产品品牌 | 万丰矿机 |
| 产品规格 | 见说明 |
| 发货城市 | 鹤壁 |
| 产品产地 | 河南鹤壁 |
| 加工定制 | 是 |
| 可售卖地 | 全国 |
| 产品重量 | 根据型号不同 |
| 外形尺寸 | 根据型号不同 |
| 适用领域 | 矿山 |
| 适用井筒深度（m） | 200-1000 |
| 基础至天轮平台高（m） | 16.24-27.08 |
| 井架腿跨距（m） | 10×10—17.5×17.5 |
| 重量（T) | 25.09-98.00 |
| 范围 | 井架供应范围覆盖河南省、郑州市、开封市、洛阳市、焦作市、新乡市、平顶山市、鹤壁市、安阳市、濮阳市、许昌市、三门峡市、南阳市、漯河市、信阳市、周口市、驻马店市、商丘市 解放区、中站区、马村区、山阳区、修武县、博爱县、武陟县、温县、沁阳市、孟州市等区域。 |

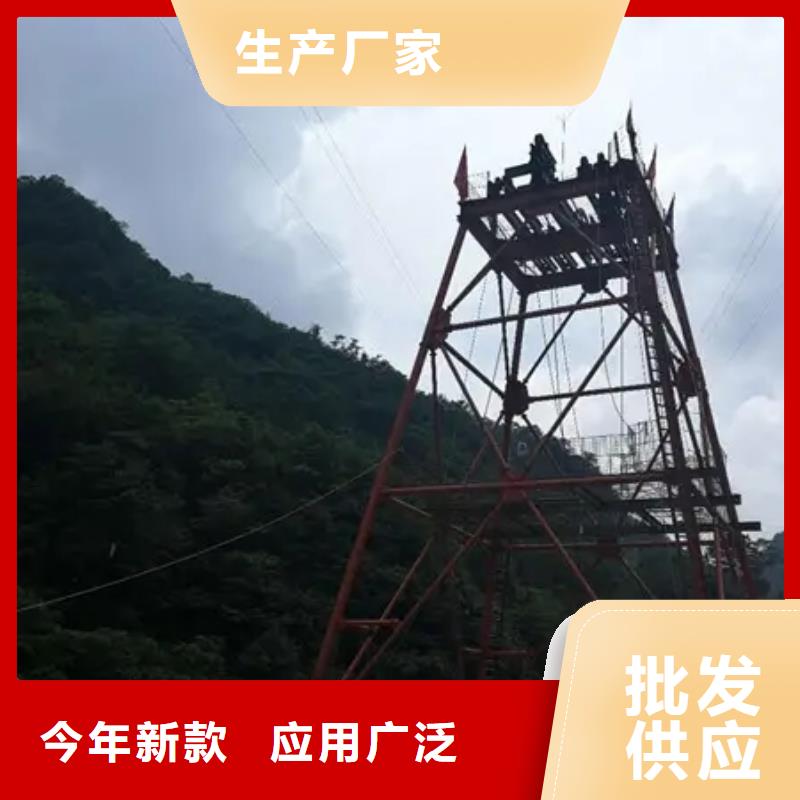

凿井井架设计要求 足够的承载能力 井架设计要结构合理有一定的强度、刚度和稳定性以满足施工中的需要。 根据井简施工时悬吊荷载及冲击荷载较小.4台悬吊稳车两面布置.中心线与井架地面中心线夹角大于15度角.因此该井架在结构上要保证两面稳定性相同.天轮平台可以两面出绳。 足够的过卷高度 井架设计时要合理的确定高度，以保证系统有足够的过卷高度，防止时滑架与天轮平台梁相撞或发生跑车事故。又因该井架需设翻矸设施.故设计时考虑吊桶翻转高度。为此.井架设计高度包括井盖门开启所需高度、过卷高度、吊桶、钩头、连接装罟和滑架高度，天轮公称半径等，以满足设计要求， 角跨距和天轮平台尺寸满足施工要求 井架角跨距和天轮平台尺寸应与施工时凿井悬吊设施、井筒的断面相适应.为此设计尺寸能满足井筒施工材料、设备的运输吊盘的吊挂、锁口盘的安装以及凿井设备悬吊天轮均能布置在天轮平台上。
矿用凿井井架结构特征： ? 主要是由：主轴装置、深度指示器、盘形制动器、齿轮联轴器、减速机、弹性联轴器、工作制动器、电动机、液压站、操作台、电控等部件组成。 井架在钻井或修井过程中，用于安放天车，暴挂游车、大钩、吊环、吊卡等机具，以及起下、存放钻杆、油管及抽油杆的装置。 对井架的要求是: 1)应有足够的强度，刚度和整体稳定性，以保证起下一定深度的钻杆柱，套管或油管柱 2)足够的工作高度和空间，足够的钻台面积。工作高度大，起下立根长度长，速度快，可节省时间。井架上下底应有必要的尺寸，以安装天车，并保证起下操作时游动系统设备畅行无阻;便于在钻台上布置设备，安放工具，方便工人操作，使司钻有良好的视野。 3)应保证拆装方便，，移动迅速。为此，结构应简单，轻便，并尽可能采用分段或整体运输，水平安装及整体起放的安装移运方法。
